Kompenzátory

13. 7. 2013

1. Druhy kompenzátorů

a) Vlnovcové - ocelové
b) Pryžové a plastové
c) Textilní

2. Vlnovcové ocelové kompenzátory

2.1. Druhy vlnovcových kompenzátorů



Rozeznáváme tyto druhy kompenzátorů:

a)                         axiální - umožňuje stlačení/roztažení v ose potrubí


Obrázek axiálního kompenzátoru s přírubou

b)                        laterální - umožňuje pohyb do boku (bez natočení)


Obrázek laterálního kompenzátoru s přírubou

c)                         angulární - umožňuje natočení o nějaký úhel


Obrázek angulárního kompenzátoru s nátrubkem

Speciální druh angulárního kompenzátoru je angulární kompenzátor prostorový s Cardanovým kloubem:


Obrázek angulárního kompenzátoru s Cardanovým kloubem s nátrubkem

d)                        univerzální – spojuje v sobě minimálně dva předešlé



        Vlnovce se vyrábějí ve velké většině pouze z nerezavějících ocelí. V současné době jsou k dispozici speciální programy pro výpočet kompenzátorů, které používají výrobci kompenzátorů. Blíže výpočet kompenzátoru viz kapitola 18. v publikaci "Jak na potrubí? E-kniha o pevnostních výpočtech potrubí".






Fotografie kompenzátoru

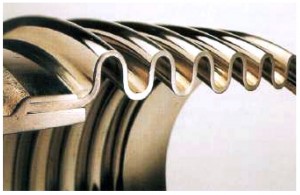

Fotografie řezu kompenzátorem
2.2. Určení kompenzátoru do potrubní větve



Postup určení kompenzátoru do potrubní větve se vypočítává postupným přibližováním tj. aproximací:

1. Nejdříve je třeba provést přibližný výpočet, při kterém jsou odhadnuty tuhosti kompenzátoru a zástavbový rozměr a s nimi je  proveden výpočet.

3. Dále se vypočítají pohyby obou konců kompenzátorů. Jde o axiální, laterální a angulární posun. Tyto posuny se zadají společně s tlakem, teplotou, DN a druhem tekutiny výrobcovi kompenzátoru.

4. Výrobce kompenzátoru provede návrh kompenzátoru  a sdělí definitivní zástavbovou délku a tuhosti (axiální, laterální, angulární) .

5. Zástavbový rozměr se zapracuje do projektu a  do definitivního výpočtu.





3. Pryžové a plastové kompenzátory

              Z hlediska způsobu kompenzace a funkce se mohou rozdělovat stejně jako v předchzí kapitole, avšak vyrábí se pouze v provedení přírubovém. Za příruby z obou stran se zavléká měch který je tvořený z pryže anebo plastu PTFE. Měchy mohou mít až tři vlny a vždy mezi vlnami je instalován ocelový koužek, který vytváří při vnitřním tlaku správný vlnovcovitý tvar.


Obr. pryžový kompenzátor

4. Textilní (tkanivové) kompenzátory

Zde je očekáván právě Váš příspěvek



5. Normy, kde je možno najít podrobnější informace

ČSN EN 13480-3 Kovová průmyslová potrubí  Část 3: Konstrukce a výpočet
EJMA Standards: The Authority on Expansion Joints
Kolektiv: A Practical Guide to Expansion Joints, EJMA, New York, 2005
